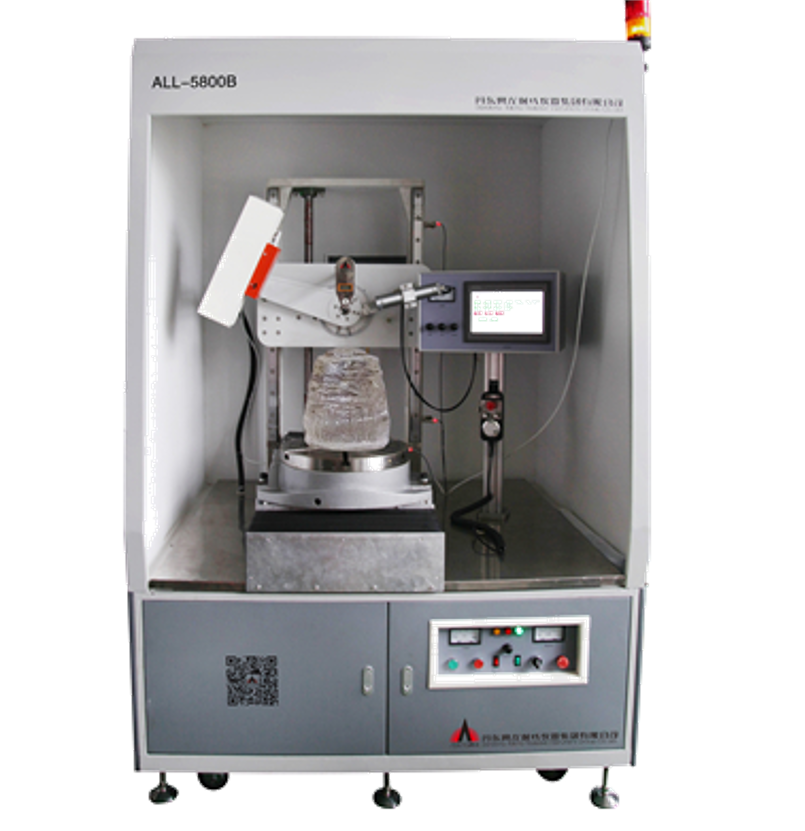

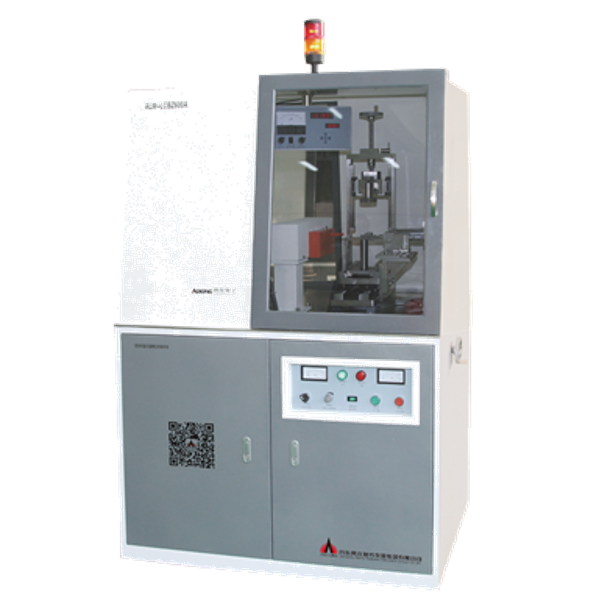

該儀器針對藍寶石晶錠需對A、C、R、M向等多角度進行測量定向粘結而研發設計的，而且對硅單晶，砷化鎵等晶體角度均可測量定向粘結，不但解決了大尺寸晶體不能一機測量定向多角度的難題，而且綜合精度為±30″，確保晶體測量，定向粘結的準確性。是國內目前先進的機電光一體化的新產品。
該儀器上下升降系統,前后上料系統及衍射測量系統均由步進電機驅動，操作簡單，先進的PLC程序穩定可靠，故障率低可長時間連續無故障運行，多點傳感器限位裝置增加了穩定性。設備的專用二維夾具調整范圍為±4度，可有效滿足300kg以內晶錠的粘接定向，操作者可以很容易調整出所測量定向的角度，特制對稱鎖緊裝置可避免切割或掏棒引起的夾具松動。360度旋轉復檢一鍵完成方便準確，有效的減輕了操作者的工作強度，從而減少了單件晶錠定向的時間，提高了生產率。
采用高精度歐姆龍編碼器記錄衍射角度，并通過觸摸屏顯示，同時也實時顯示回轉工作臺的旋轉角度。對多個角度可自動定向，減少人為誤差，提高檢測效率。
